最新国产美女一区二区三区,入禽太深免费观看,中文无码AV一区二区三区,亚洲日韩激情无码一区

Nature:硼酸功能化SAM 解決NiOx腐蝕/接口不均

發(fā)表時(shí)間:2025/7/16 14:39:48

研究困難與挑戰(zhàn)


寬能隙 (WBG) 子電池中,作為空穴傳輸層的氧化鎳 (NiOx) 與自組裝單分子層 (SAMs) 之間的接口接觸問題,嚴(yán)重限制了器件的效率和穩(wěn)定性。

現(xiàn)有技術(shù)存在以下主要挑戰(zhàn):

NiOx腐蝕問題:傳統(tǒng)上廣泛使用的SAMs,例如含有磷酸(PA)作為錨定基團(tuán)的 SAMs (PA-SAMs),其酸性較強(qiáng),容易腐蝕具有化學(xué)反應(yīng)性的NiOx層,會(huì)損害NiOx層的完整性和功能,進(jìn)而削弱器件的穩(wěn)定性。

SAM分子聚集與接口問題 傳統(tǒng)SAMs分子在NiOx表面容易發(fā)生聚集現(xiàn)象,不均勻的成膜會(huì)導(dǎo)致接口損失,影響載流子傳輸效率,并造成顯著的開路電壓(VOC)損失。


研究團(tuán)隊(duì)與成就

這篇關(guān)于高效能全鈣鈦礦疊層太陽(yáng)能電池的突破性研究,由中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所葛子義和劉暢團(tuán)隊(duì)領(lǐng)導(dǎo),發(fā)表在國(guó)際頂尖科學(xué)期刊Nature Communications。

研究團(tuán)隊(duì)成功開發(fā)了酸性較弱的硼酸功能化SAM,不僅有效抑制了對(duì)NiOx的腐蝕,還能形成更均勻、結(jié)合力更強(qiáng)的接口層,顯著提升了全鈣鈦礦疊層太陽(yáng)能電池的效率,并大幅增強(qiáng)了器件的長(zhǎng)期運(yùn)行穩(wěn)定性。


S6:解決的原始問題(腐蝕)


研究的核心成就包含:

解決NiOx腐蝕問題:成功開發(fā)酸性較弱的自組裝單分子層 (SAMs),顯著降低對(duì)氧化鎳(NiOx)空穴傳輸層的腐蝕,提升接口穩(wěn)定性。

改善 SAM 成膜質(zhì)量:新型SAM展現(xiàn)出更強(qiáng)的接口結(jié)合力與更均勻的成膜特性,有效克服傳統(tǒng)SAM分子易聚集、覆蓋不均的問題,降低接口損失

優(yōu)化鈣鈦礦薄膜品質(zhì):改良后的接口促進(jìn)鈣鈦礦晶體更均勻生長(zhǎng),減少缺陷,并有效抑制光照引起的相分離,提升薄膜質(zhì)量與穩(wěn)定性。

顯著提升器件效率:單結(jié)寬能隙 (WBG) 子電池效率由 18.9% 提升至 20.1%;全鈣鈦礦疊層太陽(yáng)能電池 (TSCs) 效率更達(dá)到 28.5%。

大幅增強(qiáng)運(yùn)行穩(wěn)定性:研究成果大幅提高了器件的穩(wěn)定性,全鈣鈦礦疊層電池在連續(xù)光照 500 小時(shí)后仍能保持初始效率的 90%。

實(shí)驗(yàn)步驟與過程


制備界面材料與薄膜:研究團(tuán)隊(duì)制備多種自組裝單分子層(SAMs)材料,并在ITO導(dǎo)電玻璃上依序沉積NiOx層與SAMs,形成ITO/NiOx/SAMs薄膜結(jié)構(gòu)。同時(shí)制備傳統(tǒng)SAM材料(Me-4PACz)作為對(duì)照組。部分樣品制備后以乙醇旋涂清洗,去除殘留分子。

制作單結(jié)寬能隙太陽(yáng)能電池:以制備的ITO/NiOx/SAM薄膜作為空穴傳輸層,旋涂沉積寬能隙鈣鈦礦薄膜,再依序沉積電子傳輸層(C60ALD SnO2)和銀電極,完成單結(jié)寬能隙電池制作。

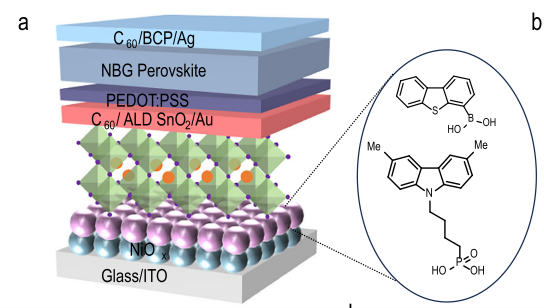

制作全鈣鈦礦疊層太陽(yáng)能電池:將寬能隙子電池與窄能隙鈣鈦礦子電池整合,構(gòu)建雙端全鈣鈦礦疊層太陽(yáng)能電池。完整結(jié)構(gòu)為:ITO/NiOx/SAM/寬能隙鈣鈦礦/C60/SnO2/Au/PEDOT:PSS/窄能隙鈣鈦礦/C60/BCP/Ag。

評(píng)估電池效能:在標(biāo)準(zhǔn)測(cè)試條件(1 sun, 100 mW/cm2)下,測(cè)量單結(jié)和疊層電池的電流-電壓特性,評(píng)估光電轉(zhuǎn)換效率、開路電壓、短路電流密度及填充因子等關(guān)鍵參數(shù)。同步進(jìn)行穩(wěn)態(tài)功率輸出追蹤和外部量子效率量測(cè)。

進(jìn)行穩(wěn)定性測(cè)試:對(duì)封裝后的疊層電池進(jìn)行最大功率點(diǎn)連續(xù)光照追蹤測(cè)試,持續(xù)500小時(shí)以評(píng)估長(zhǎng)期運(yùn)行穩(wěn)定性。另外進(jìn)行85高溫光照老化測(cè)試,驗(yàn)證電池的熱穩(wěn)定性能。


表征手法與結(jié)果

準(zhǔn)費(fèi)米能階分裂 (QFLS)

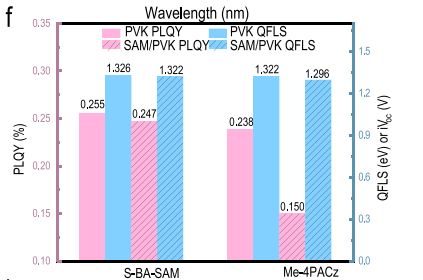

衡量材料在光照下最大理論開路電壓 (iVOC) 的指標(biāo),直接反映非輻射復(fù)合損失的程度。研究發(fā)現(xiàn),與純鈣鈦礦薄膜的QFLS相比,接觸傳統(tǒng)Me-4PACz接口的鈣鈦礦QFLS顯著降低至 1.296 eV,表明嚴(yán)重的接口復(fù)合。使用新型S-BA-SAM處理后, QFLS 僅從1.326 eV輕微降低至1.322 eV,接近純薄膜值,如5f。直接證明S-BA-SAM大幅減少了 NiOx/鈣鈦礦界面的非輻射復(fù)合損失。



光焱科技全新推出QFLS-Maper 預(yù)測(cè)材料性能極限!

Enlitech QFLS-Maper,以經(jīng)濟(jì)實(shí)惠的1/5投資成本,即可實(shí)現(xiàn)Mapping功能并生成QFLS影像,直觀呈現(xiàn)準(zhǔn)費(fèi)米能級(jí)分布全貌,材料質(zhì)量?jī)?yōu)劣立即顯現(xiàn)!

關(guān)注我們,掌握第一手技術(shù)信息!


電流-電壓 (J-V) 特性與穩(wěn)態(tài)功率輸出(SPO)測(cè)試

量測(cè)太陽(yáng)能電池在標(biāo)準(zhǔn)光照下的光電轉(zhuǎn)換性能,并評(píng)估器件的穩(wěn)定性。進(jìn)行標(biāo)準(zhǔn) J-V 測(cè)試需使用符合 AM1.5G 光譜標(biāo)準(zhǔn)的太陽(yáng)光模擬器。EnlitechSS-X 系列太陽(yáng)光模擬器在多篇文獻(xiàn)中被引用,提供高度精確且穩(wěn)定的光照。

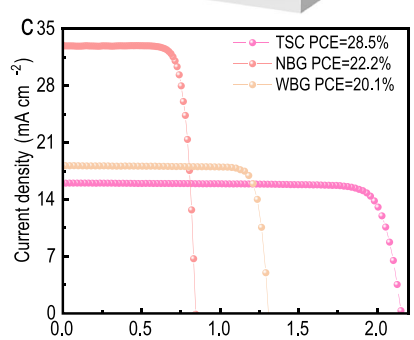

6c展示了子電池及最終疊層電池的 J-V 曲線。經(jīng)過新型 S-BA-SAM 優(yōu)化后,寬能隙 (WBG) 子電池效率從對(duì)照組的 18.9% 提升至 20.1%。最終組裝的全鈣鈦礦疊層電池實(shí)現(xiàn)了最高 28.5% 的效率。

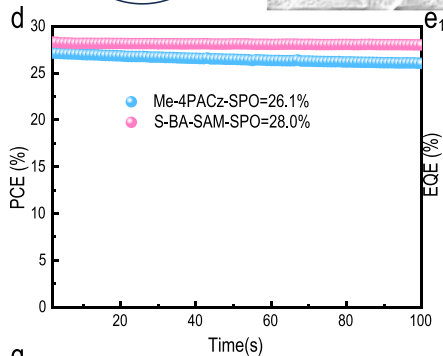

6d的穩(wěn)態(tài)功率輸出曲線顯示,器件在連續(xù) 1 sun 光照追蹤 500 小時(shí)后,仍能保持初始效率的 90%,展現(xiàn)出優(yōu)異的長(zhǎng)期穩(wěn)定性。


外量子效率 (EQE)

研究團(tuán)隊(duì)使用了 Enlitech REPS 量測(cè)儀器進(jìn)行了 EQE量測(cè),量測(cè)器件在不同波長(zhǎng)光照下產(chǎn)生電流的效率,用于分析器件對(duì)不同光譜的響應(yīng)并計(jì)算理論短路電流密度 (JSC),與 J-V 測(cè)試結(jié)果相互驗(yàn)證。

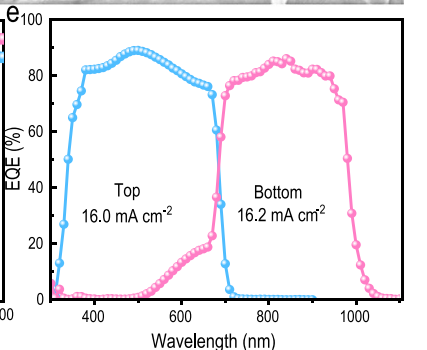

6e呈現(xiàn)了全鈣鈦礦疊層電池的 EQE 譜線,顯示了寬能隙子電池在短波長(zhǎng)區(qū)域(約 300-750 nm)和窄能隙 (NBG) 子電池在長(zhǎng)波長(zhǎng)區(qū)域(約 650-900 nm)的有效量子效率。從 EQE 積分計(jì)算得到的子電池 JSC (16.0 16.2 mA cm-2) J-V 測(cè)試結(jié)果吻合良好,證實(shí)了性能數(shù)據(jù)的準(zhǔn)確性。


光致發(fā)光量子效率 (PLQY)

反映材料或薄膜輻射復(fù)合的效率,與非輻射復(fù)合損失呈負(fù)相關(guān)。

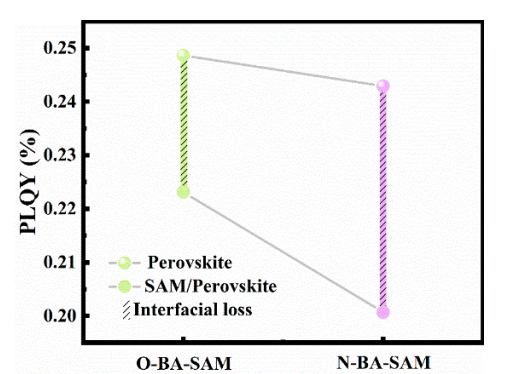

S54NiOx/Me-4PACz/鈣鈦礦樣品的 PLQY顯著低于純鈣鈦礦薄膜,再次確認(rèn)了嚴(yán)重的接口復(fù)合。而 NiOx/S-BA-SAM/鈣鈦礦樣品表現(xiàn)出更高的 PLQY (0.247%),與 QFLS 結(jié)果一致,證明新型 SAM 有效抑制了接口復(fù)合


原子力顯微鏡 (KPFM)

量測(cè)表面電勢(shì)差 (CPD),分析材料功函數(shù)和接口的能級(jí)排列、均勻性及缺陷分布。

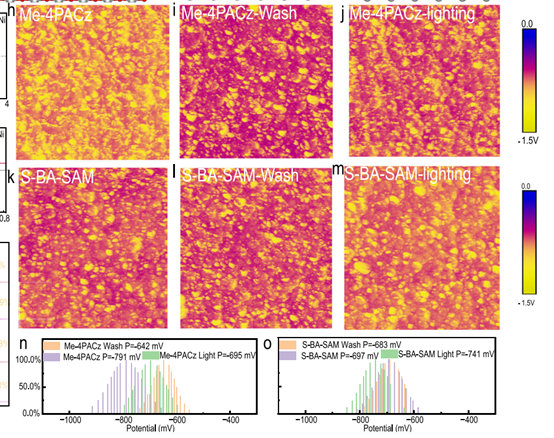

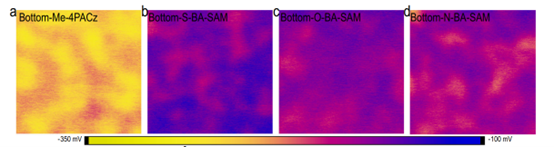

1h-oNiOx/SAM 表面KPFM影像與 CPD 分布圖顯示,S-BA-SAM 處理的NiOx表面 CPD分布更窄,表明SAM層更均勻。

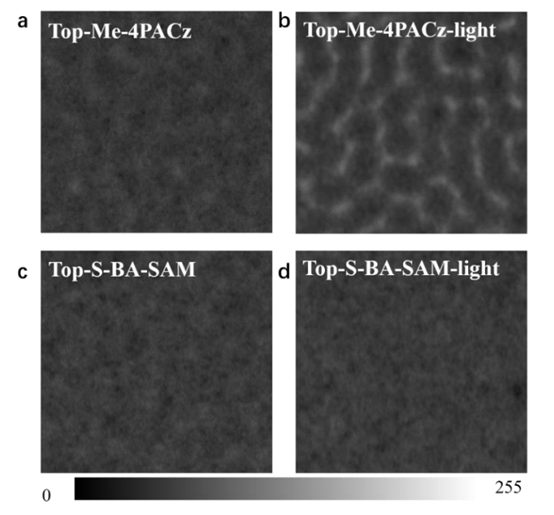

4a-e鈣鈦礦埋入接口KPFM分析也表明S-BA-SAM處理的接口CPD分布FWHM更窄,且光照老化后電勢(shì)變化小,說明接口更均勻穩(wěn)定。


X光電子能譜 (XPS)

分析材料表面元素組成和化學(xué)態(tài),特別用于研究 SAM NiOx之間的相互作用和NiOx的化學(xué)變化。

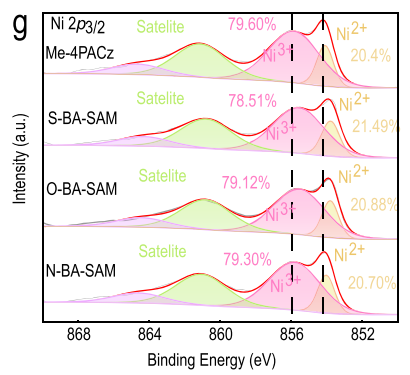

1gNi 2p3/2 XPS 譜線顯示,S-BA-SAM 處理的NiOx相比 Me-4PACz 處理的峰位有向低結(jié)合能偏移,表明S-BA-SAMNiOx之間存在更強(qiáng)的電荷轉(zhuǎn)移和相互作用。


掠角入射 X 射線繞射 (GIXRD) / 廣角 X 射線散射 (GIWAXS)

分析薄膜的晶體結(jié)構(gòu)、晶粒取向和應(yīng)力。


3i-kGIWAXS 譜圖顯示,對(duì)照組薄膜出現(xiàn)晶格畸變引起的衍射峰分裂,而 S-BA-SAM 薄膜則無此現(xiàn)象,表明應(yīng)力較小,S-BA-SAM 有利于鈣鈦礦薄膜形成更佳的 (100) 取向,有利于載流子傳輸。


電感耦合電漿體發(fā)射光譜 (ICP-OES)

量測(cè)溶液中金屬元素的含量,用于評(píng)估 SAM 對(duì)NiOx薄膜的腐蝕程度。

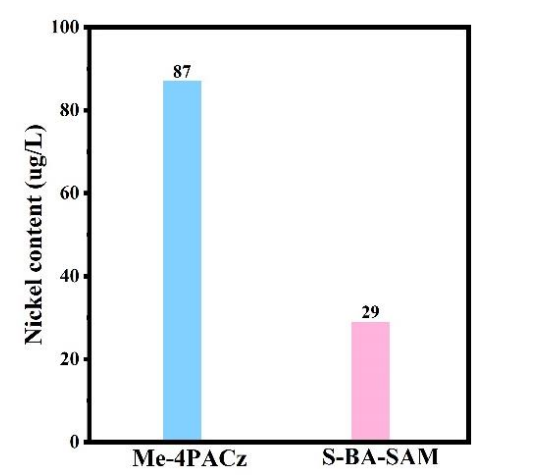

S6:將 ITO/NiOx 薄膜浸泡在不同 SAM 溶液后,使用 S-BA-SAM 溶液浸泡的薄膜釋放的鎳含量 (29 ug/L) 遠(yuǎn)低于使用 Me-4PACz 溶液的薄膜 (87 ug/L),直接證實(shí)了新型 S-BA-SAM 顯著減輕了對(duì)NiOx層的腐蝕作用。


密度泛函理論 (DFT) 與分子動(dòng)力學(xué) (MD) 模擬

深入理解 SAM 分子與NiOx表面之間的吸附機(jī)制、結(jié)合能、電荷分布、能級(jí)以及 SAM 形成過程中的分子行為。



1a-f DFT 計(jì)算得到的 SAM 分子在NiOx表面(包括含氧空位表面)的吸附構(gòu)型、差分電荷密度和電子局域函數(shù) (ELF) 圖。計(jì)算結(jié)果表明 S-BA NiOx之間有更強(qiáng)的結(jié)合能,特別是苯并噻吩頭基與 Ni 之間存在額外的相互作用。圖S1644 MD 模擬則展示了 SAM 分子在表面的分布均勻性,理論上支持了新型 SAM 有助于形成均勻薄膜的假設(shè)。


其他表征

掃描電子顯微鏡 (SEM) 觀察薄膜表面和器件截面形貌,評(píng)估晶粒大小、形狀、缺陷以及老化后的形貌變化。(圖 6b、圖 3e-h



光致發(fā)光分布 (PL Mapping) 提供薄膜 PL 強(qiáng)度的空間分布,直觀顯示薄膜的均勻性和缺陷區(qū)域。(如圖S50

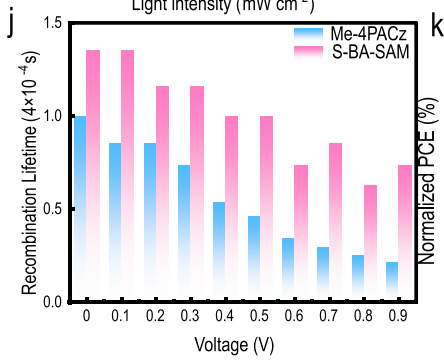

時(shí)間解析光致發(fā)光 (TRPL) 量測(cè)光生載流子的壽命,反映體相或接口的復(fù)合速率。S-BA-SAM 處理的薄膜載流子壽命更長(zhǎng)。(圖 5j

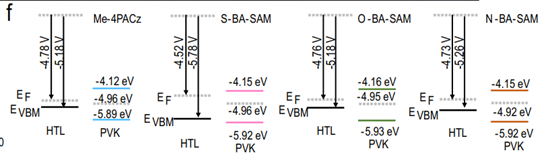

紫外光電子能譜 (UPS) 確定材料的功函數(shù)和能級(jí)位置,有助于構(gòu)建能級(jí)圖,理解電荷傳輸。(圖 4f

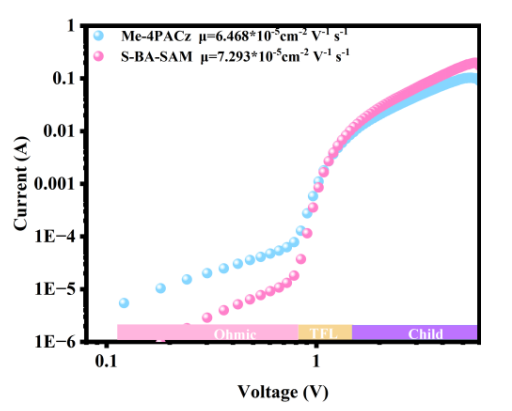

空間電荷限制電流 (SCLC) 分析: 評(píng)估空穴傳輸層的載流子遷移率和密度,S-BA-SAM 處理后空穴密度降低。(圖S39

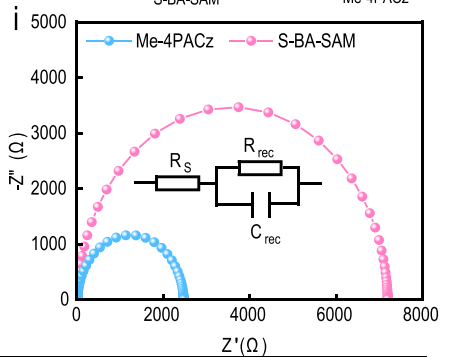

電化學(xué)阻抗譜 (EIS) 分析器件內(nèi)部的電荷傳輸和復(fù)合阻抗。S-BA-SAM 器件表現(xiàn)出更高的復(fù)合阻抗。(圖 5i

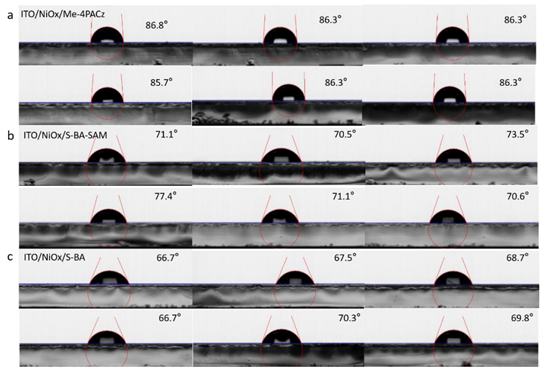

接觸角量測(cè): 評(píng)估鈣鈦礦前驅(qū)液在 SAM 處理表面的潤(rùn)濕性,影響薄膜的成核和生長(zhǎng)。(圖S34


原位 (In-situ) UV-Vis 吸收譜和 PL 譜: 監(jiān)測(cè)鈣鈦礦薄膜在旋涂過程中的成核和結(jié)晶動(dòng)力學(xué)(圖 2b, c


飛行時(shí)間二次離子質(zhì)譜 (TOF-SIMS) 分析器件結(jié)構(gòu)中各元素的深度分布,用于研究光照老化過程中元素的遷移。(圖S33

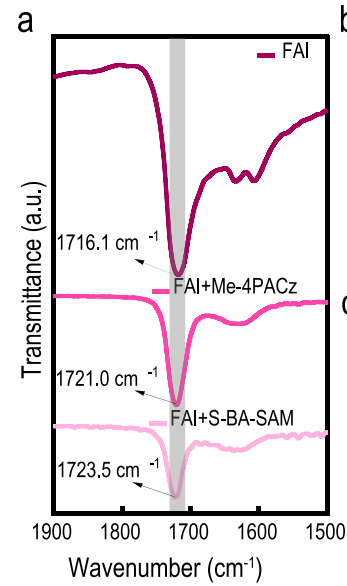

傅里葉變換紅外光譜 (FTIR) 分析 SAM 分子與鈣鈦礦前驅(qū)體中 FAI 分子之間的相互作用(如圖 2a。



結(jié)論

研究團(tuán)隊(duì)開發(fā)了一種新型弱酸性硼酸功能化自組裝單分子層(S-BA-SAM),用于改質(zhì)全鈣鈦礦疊層太陽(yáng)能電池中寬能隙子電池的NiOx電洞傳輸層接口。

主要研究成果如下:

界面穩(wěn)定性提升S-BA-SAMNiOx形成穩(wěn)固鍵結(jié),有效抑制NiOx腐蝕,性能優(yōu)于傳統(tǒng)磷酸基SAMs,并促進(jìn)在NiOx表面的均勻成膜,改善界面形態(tài)和覆蓋率。

薄膜品質(zhì)優(yōu)化:接口改質(zhì)顯著優(yōu)化鈣鈦礦薄膜結(jié)晶過程,促進(jìn)均勻鹵化物分布抑制光照相分離,大幅提升薄膜質(zhì)量和光穩(wěn)定性。

載流子傳輸改善:優(yōu)化后的接口特性加速載流子傳輸,減少非輻射復(fù)合損失,有效延長(zhǎng)載流子壽命。

效率顯著提升:采用優(yōu)化接口層的寬能隙單結(jié)電池,光電轉(zhuǎn)換效率從18.9%提升至20.1%。整合后的兩端疊層太陽(yáng)能電池更創(chuàng)下28.5% PCE的優(yōu)異紀(jì)錄。

長(zhǎng)期穩(wěn)定性:得益于寬能隙子電池的改善,疊層器件展現(xiàn)運(yùn)行穩(wěn)定性,在1 sun最大功率點(diǎn)追蹤500小時(shí)后,仍維持初始效率90%以上



文獻(xiàn)參考自nature communications_DOI: 10.1038/s41467-025-59515-6

本文章為Enlitech光焱科技改寫 用于科研學(xué)術(shù)分享 如有任何侵權(quán)  請(qǐng)來信告知




版權(quán)所有©2025 光焱科技股份有限公司 All Rights Reserved    備案號(hào):滬ICP備2021022654號(hào)-3    sitemap.xml    管理登陸    技術(shù)支持:化工儀器網(wǎng)
